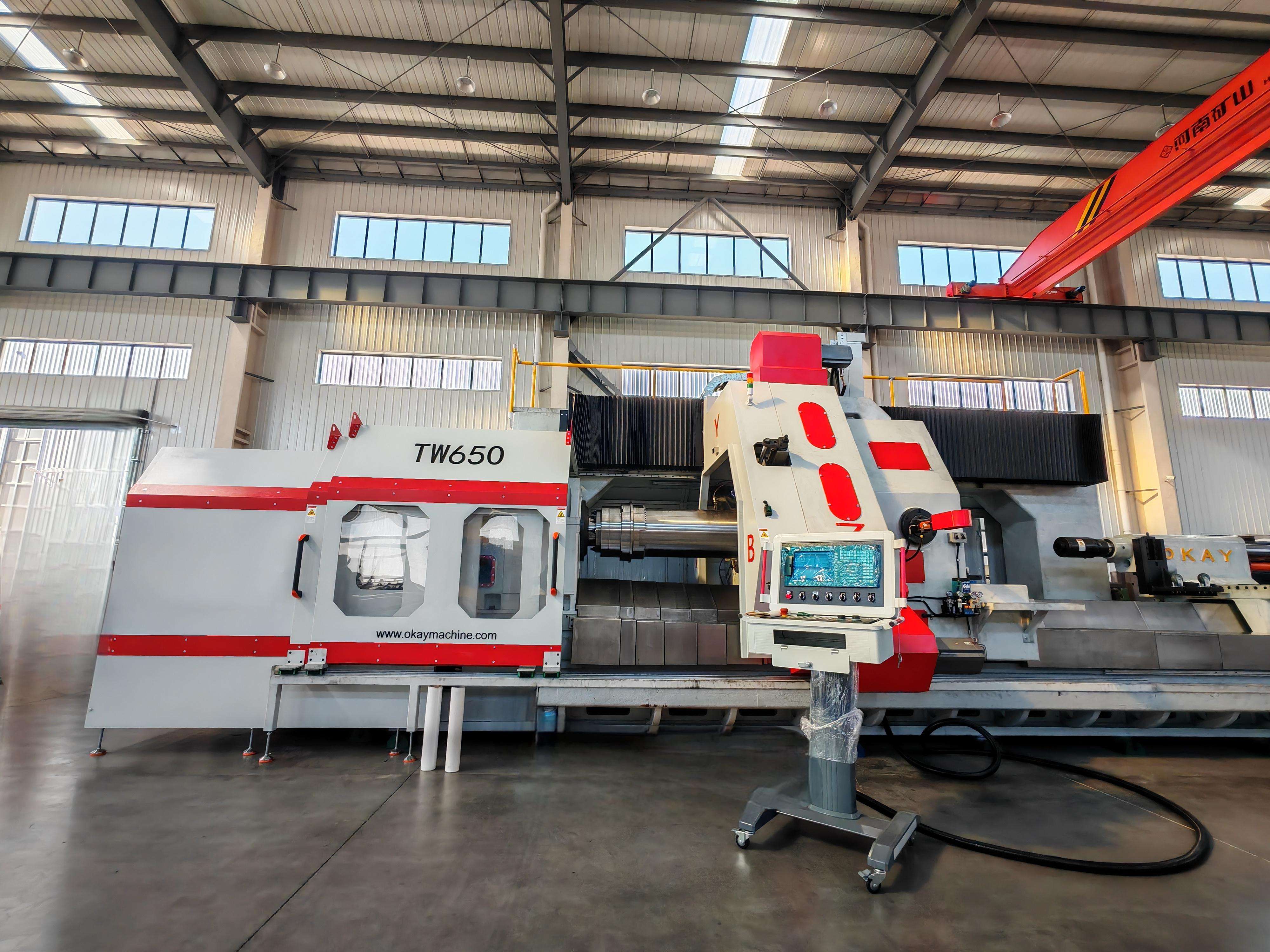

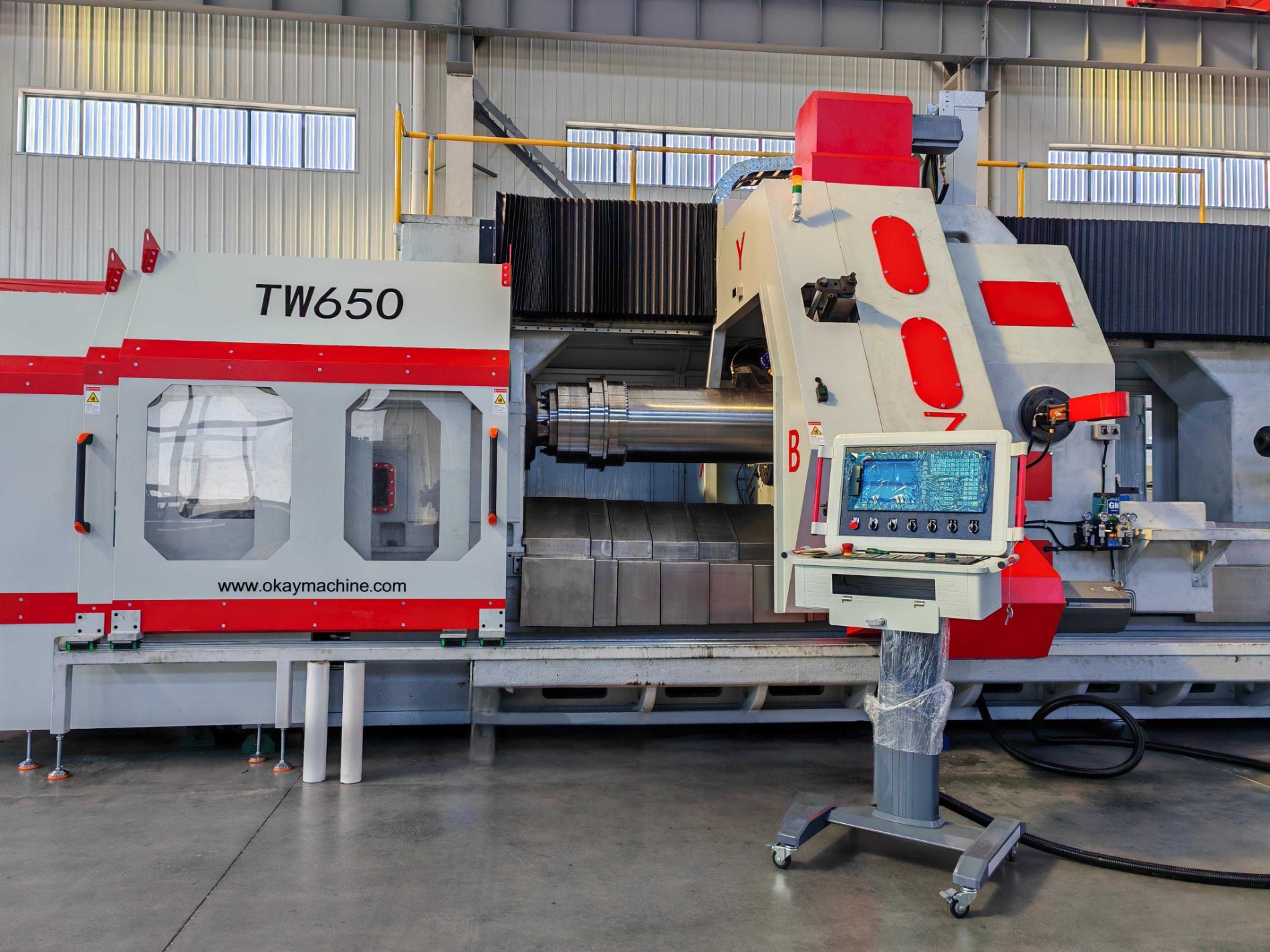

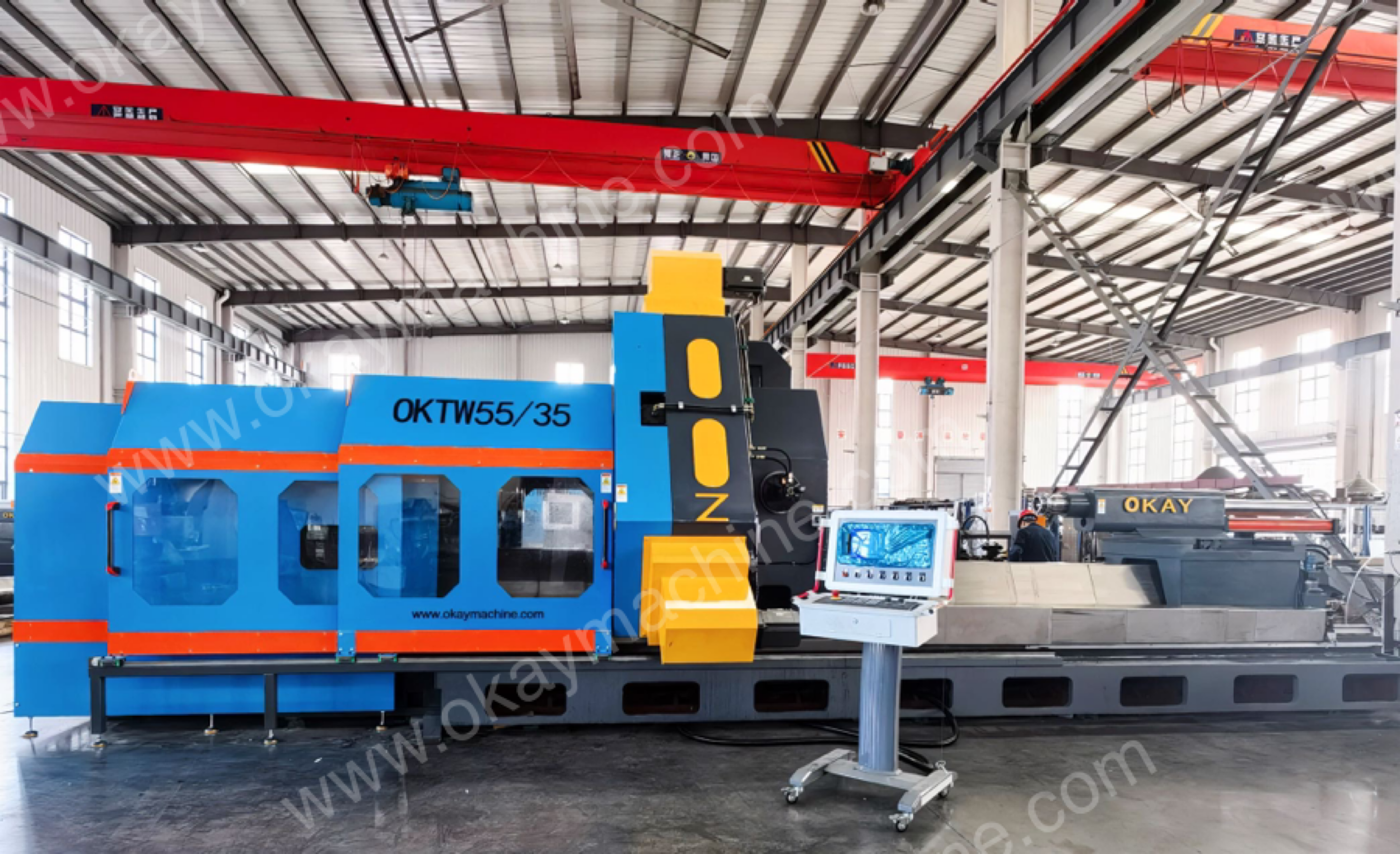

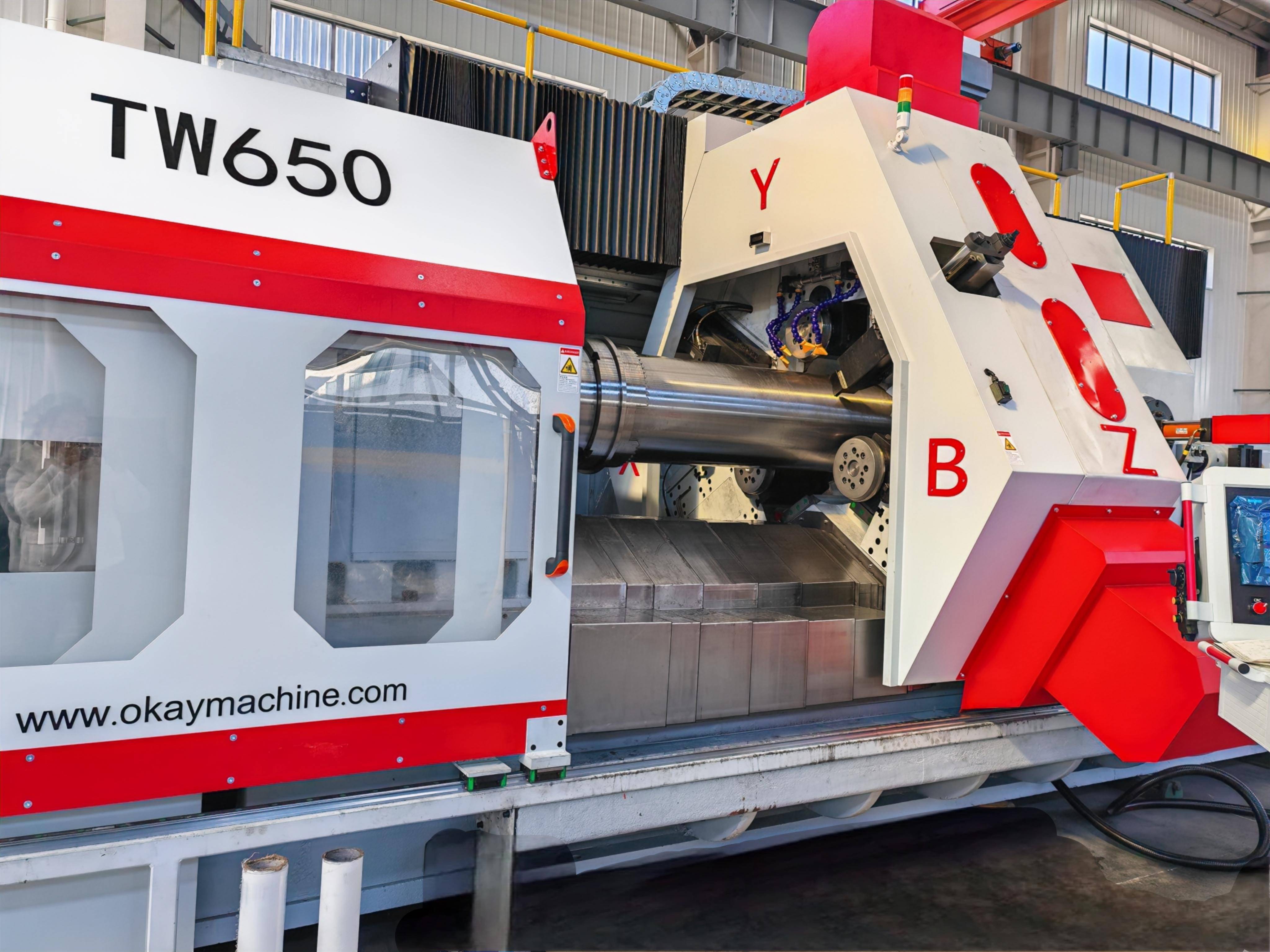

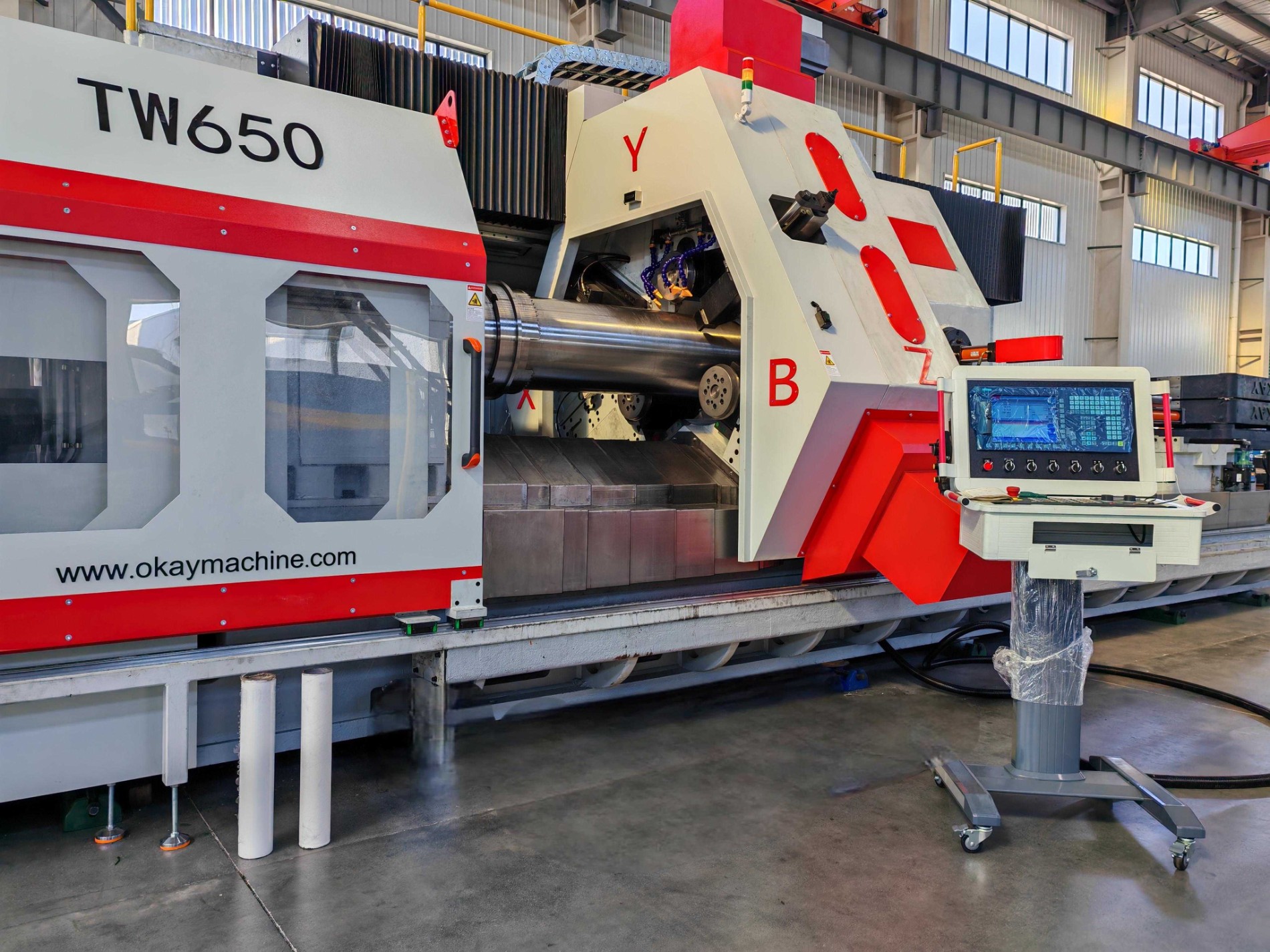

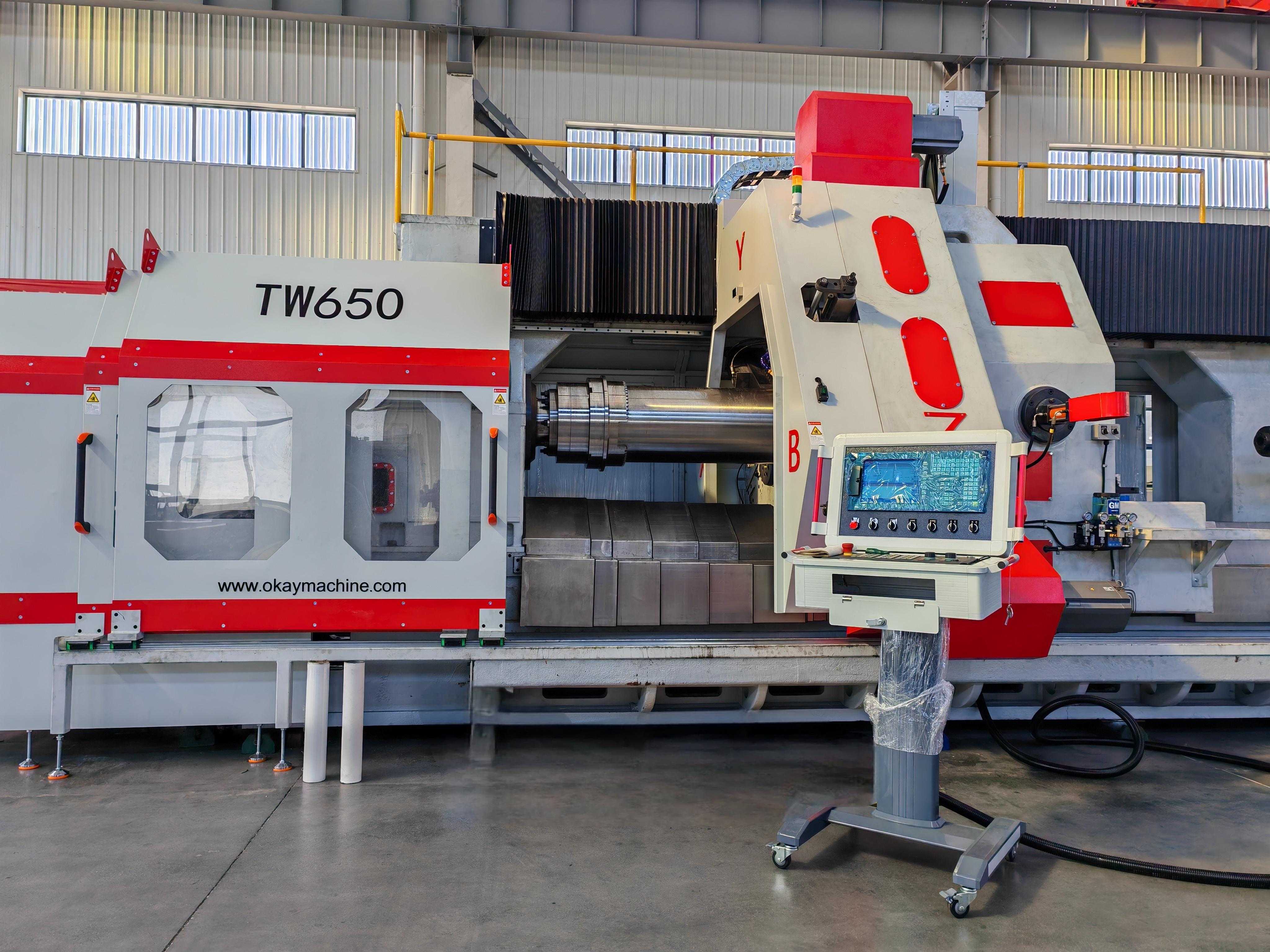

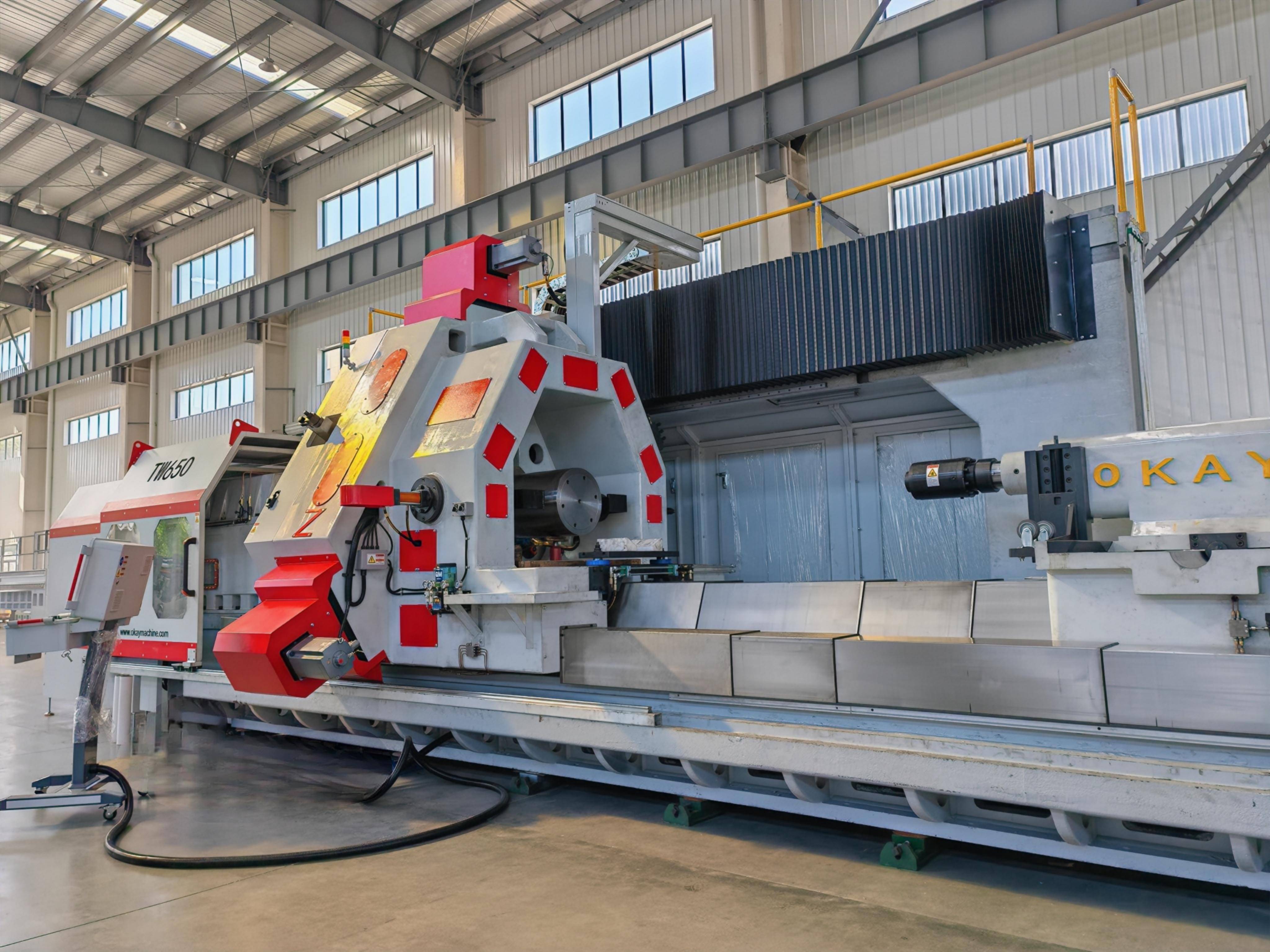

OKTW系列数控三轮强力旋压机
简要描述:OKTW系列三轮强力旋压机,主要用于筒型件的厚度减薄或增厚以及部分小直径厚板料的旋压成型,也可用于部分工件的表面旋压硬化处理。
服务承诺:品质保证 按时发货
购买热线:021-56781370
产品介绍

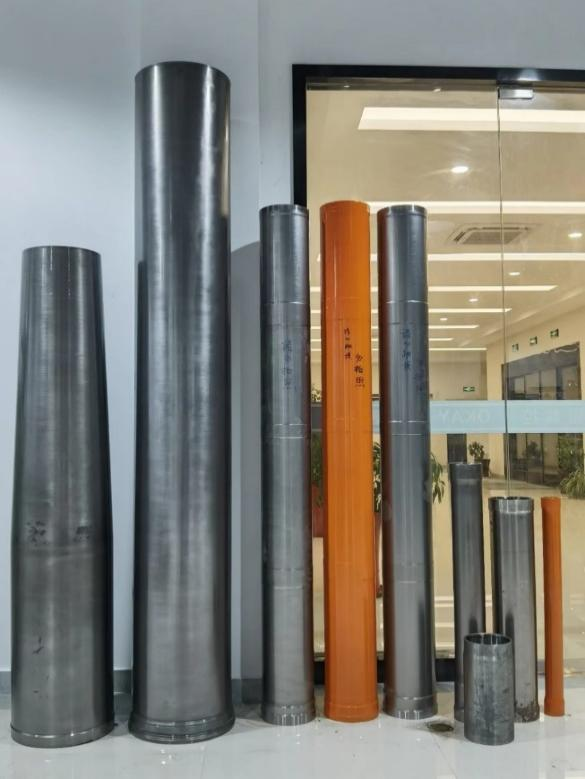

OKTW系列三轮强力旋压机,主要用于筒型件的厚度减薄或增厚以及部分小直径厚板料的旋压成型,也可用于部分工件的表面旋压硬化处理。设备具有刚性高、精度高等特点,可加工精密筒型件、高压气瓶、伺服液压缸体、发动机壳体等。

OKTW series three wheels heavy spinning machine are mainly used for the spinning of the reducing or thickening of the tubes; small diameter of the thick materials and could harden some surface by spinning. The machine has the advantages of high rigidity and high accuracy, etc. It could process the precision cylinder parts, high pressure gas cylinder, servo hydraulic cylinder parts, the housing of the motor, etc.

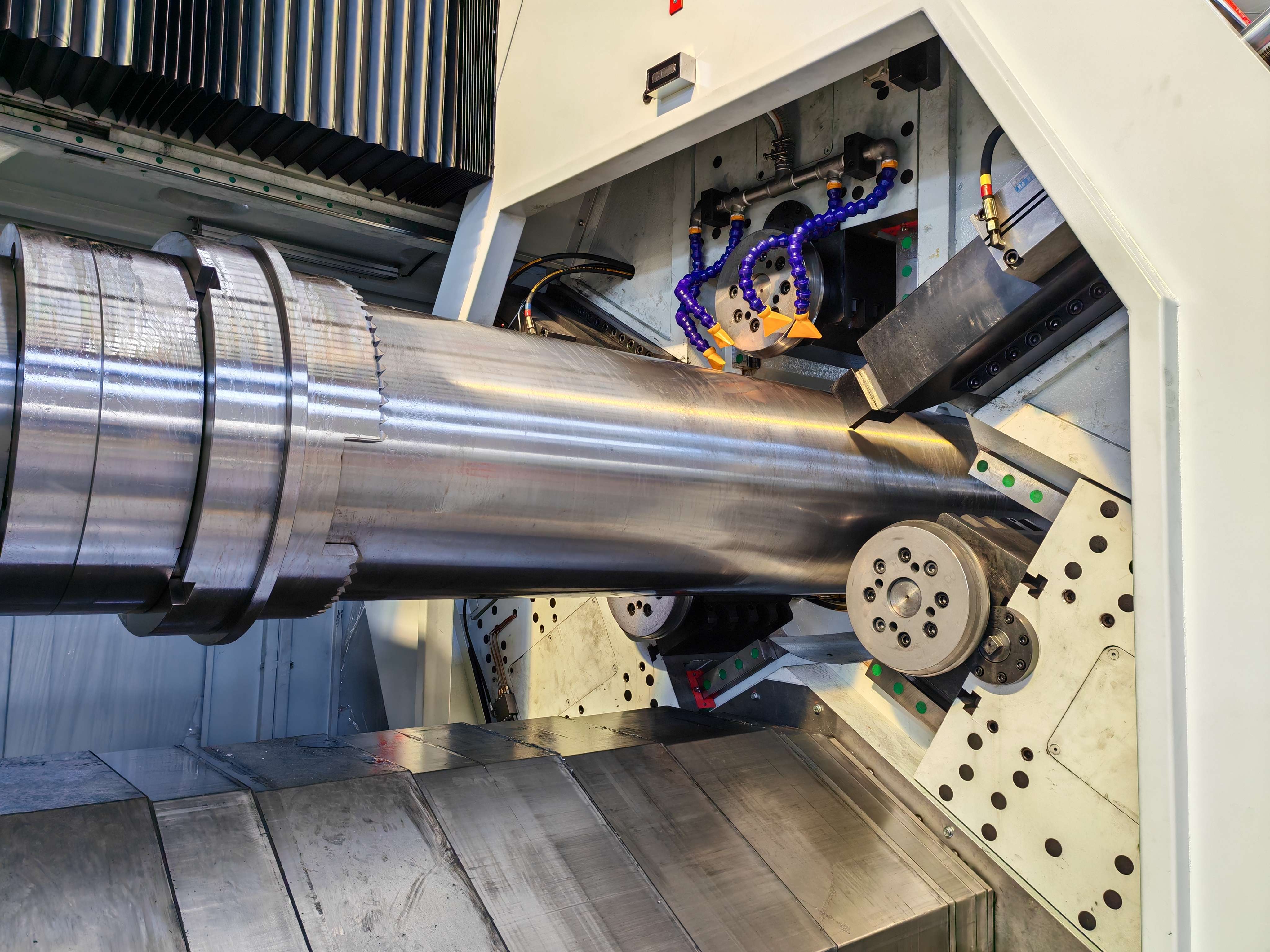

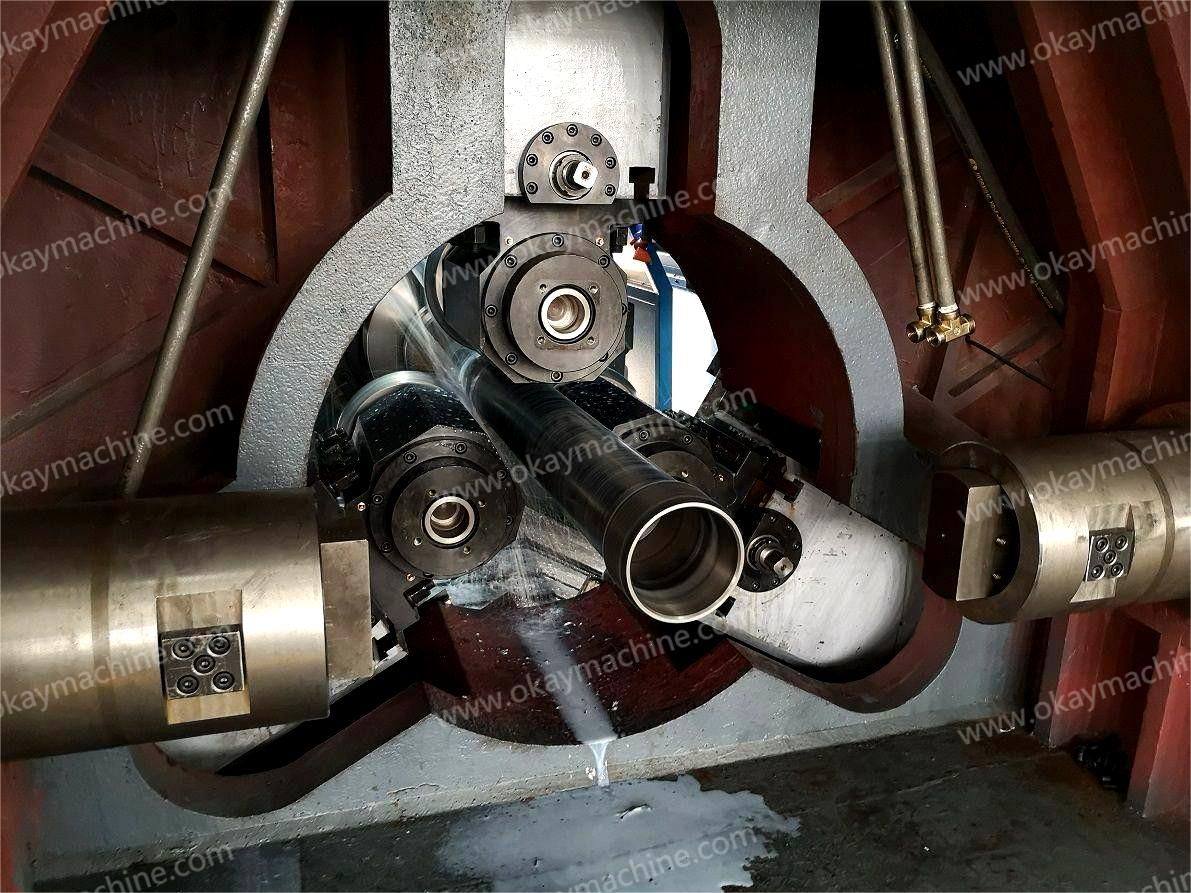

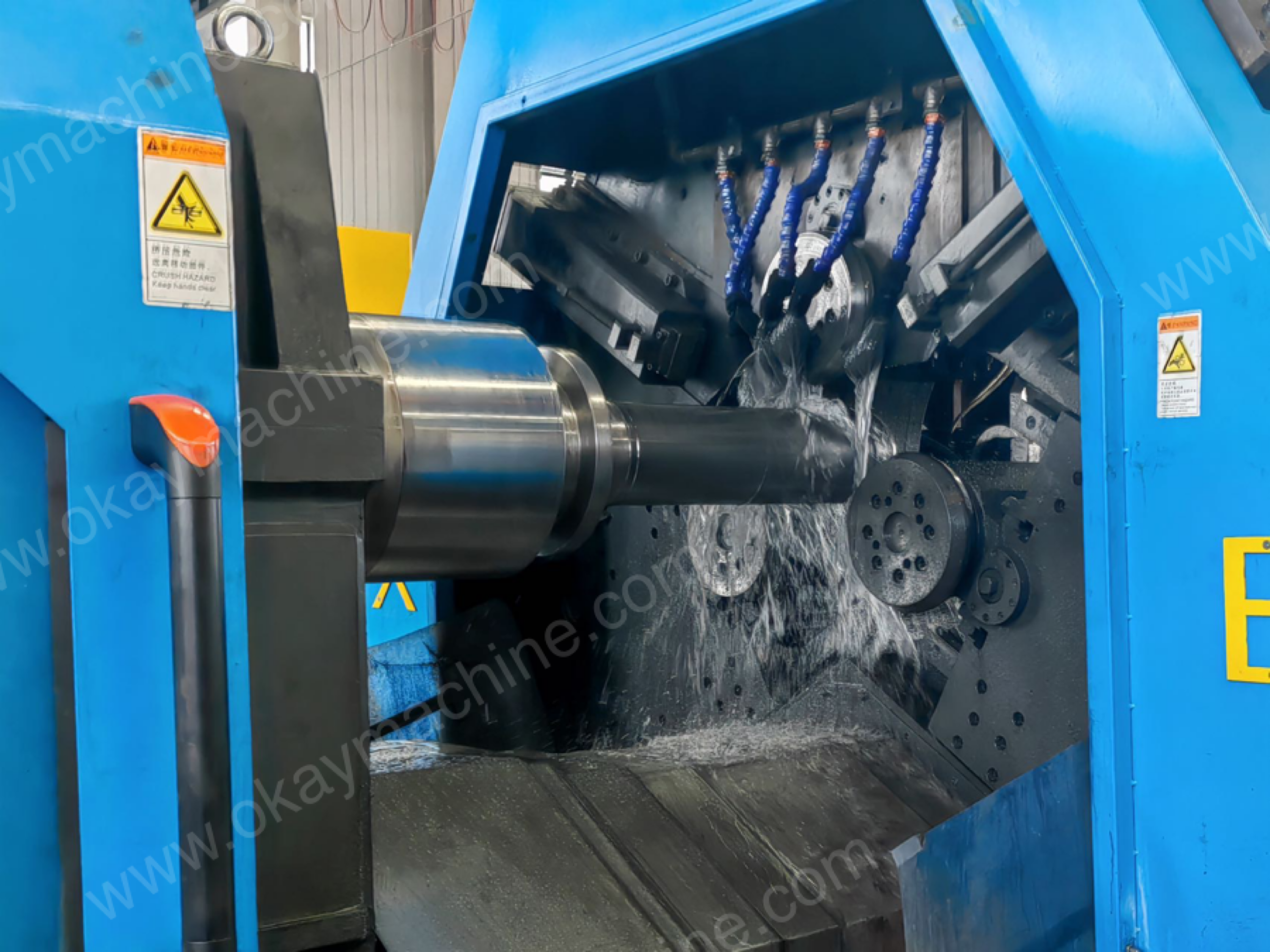

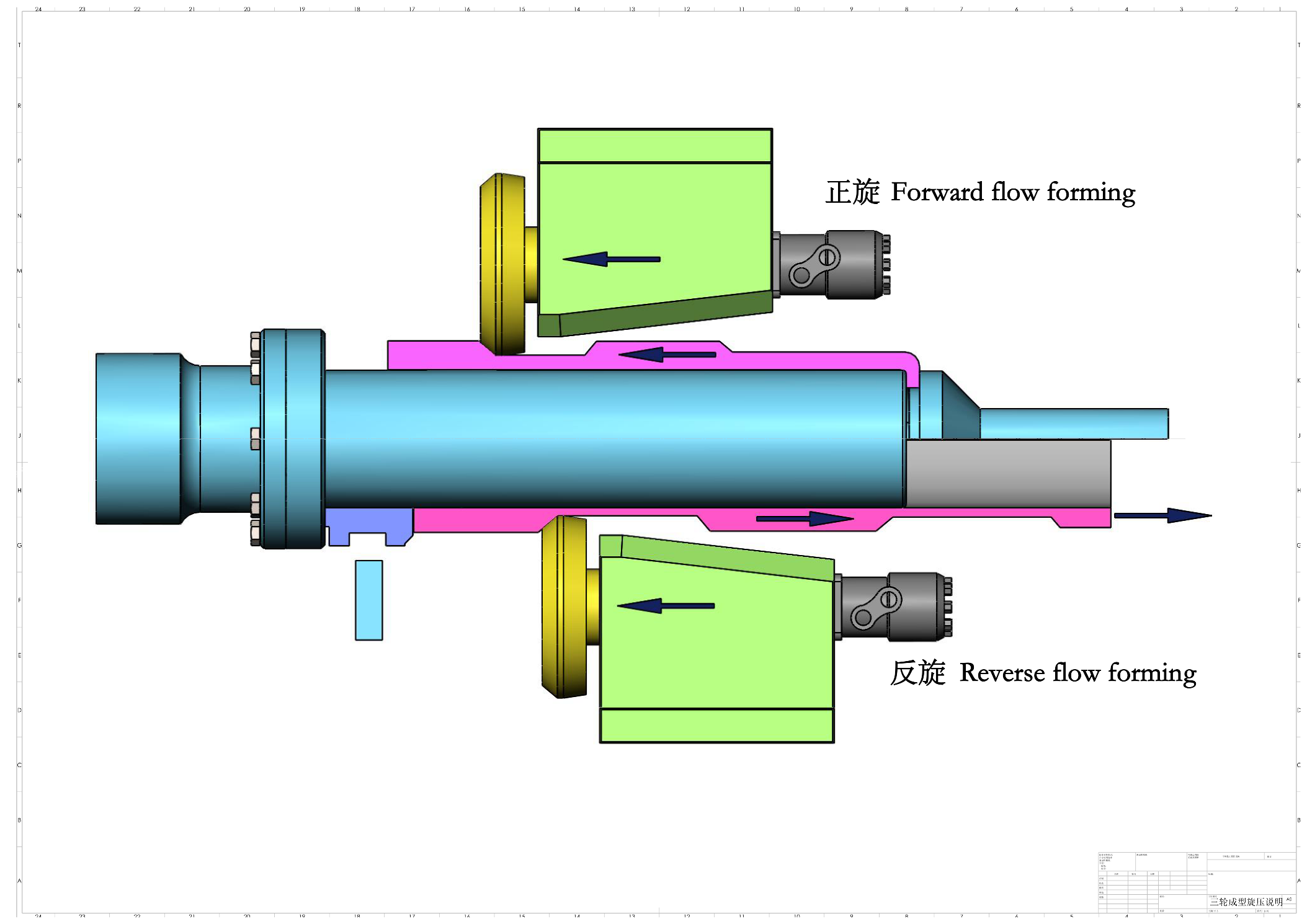

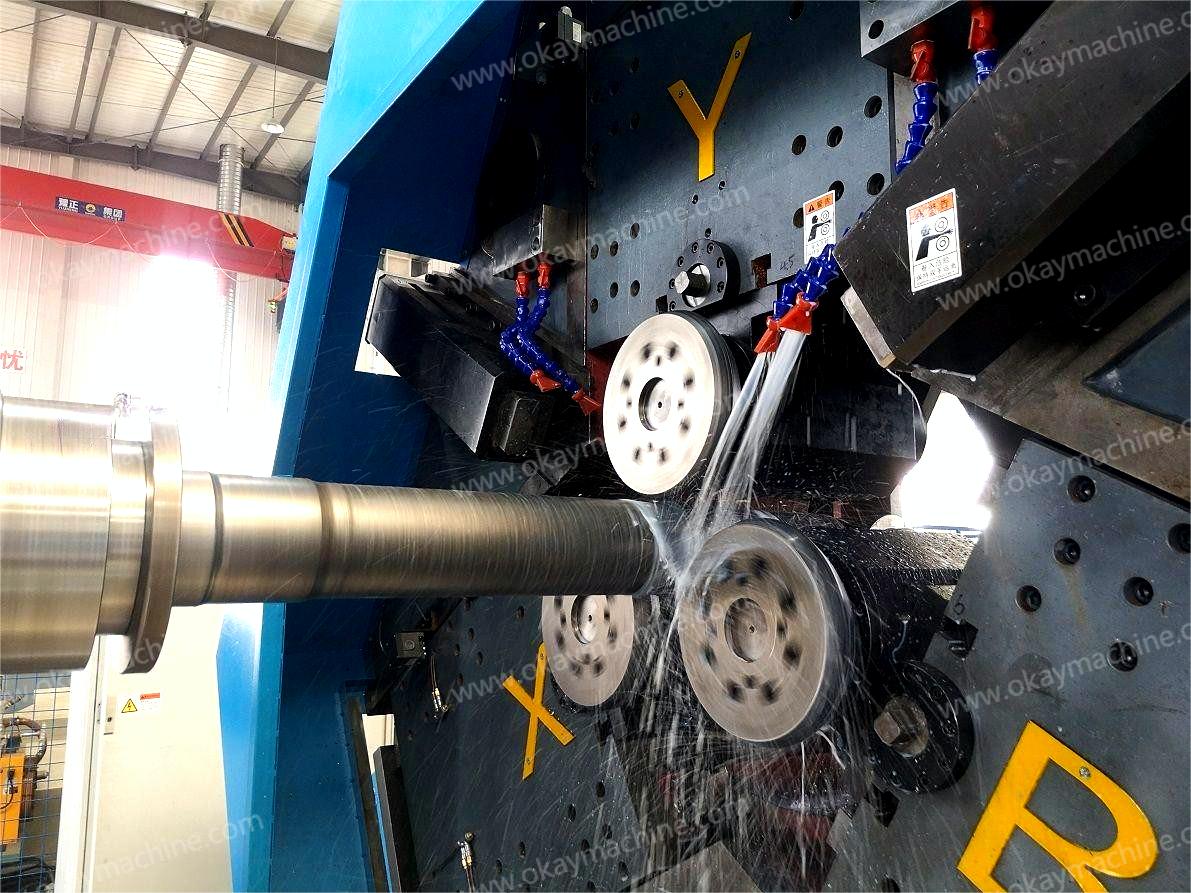

3旋轮为120度布局,旋轮座整体结构,具有合理的旋压力承载。设备三轮可独立运行,也可进行正旋、反旋、错步旋压等。主轴具有角度定向停止功能,便于模具拆装,并支持特殊成型工艺。具有主轴中心卸料和滑台卸料2种方式。

The three spinning wheels are designed for 120ºeach, and the turret is integrated structure with rational spinning capacity. The three spinning wheels could run separately, and could process in forward flow forming, reverse flow forming, and in different steps. The spindle could stop in any position which is convenient to load and unload the molds, and supports for the special forming process. The products unload in two ways: in the center of the spinning wheels and by sliding

设备采用最新技术和标准部件,确保了在高效生产的情况下,具有较低的使用和维护成本。

The machine adopts late technology and standard components, to have lower costs for the using and maintenance to ensure the high efficient production.

加工方式:    卧式三轮数控旋压
原料直径:    maxФ700 minФ100
正旋长度: 2500mm
反旋长度: 3200mm
材料最大厚度: 铝合金30mm
低碳钢15mm

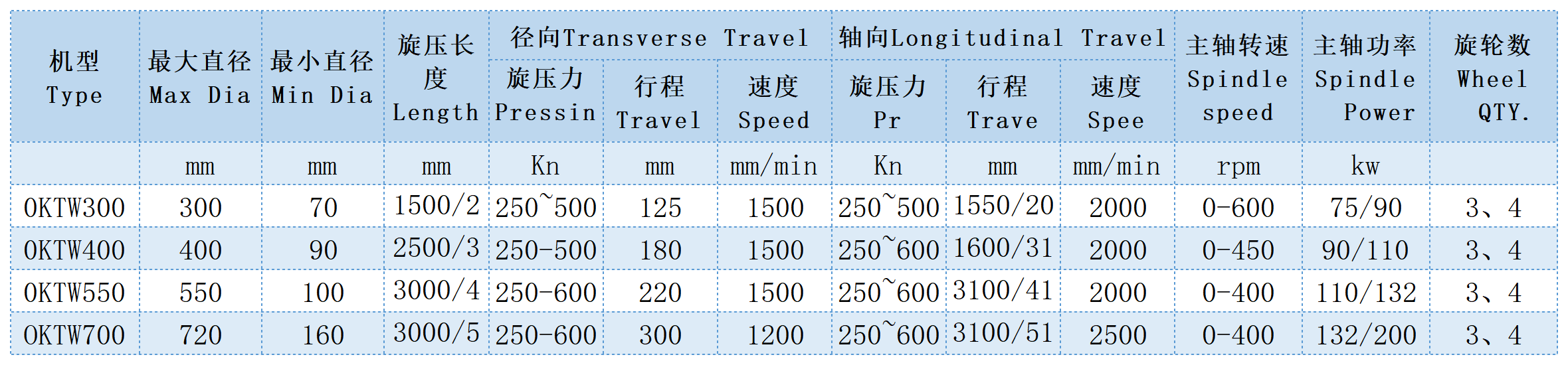

技术指标
旋轮-----
径向行程        260mm
轴向行程        3200mm
各轴移动速度max    2m/min
横向轴推力          300KN*3
纵向轴推力   350KN*2
径向定位精度   0.03mm
轴向定位精度       0.06mm
重复精度 0.02mm
三轮错距方式 手动调节,最大距离50mm

尾顶------
主轴-尾顶双心距 2800mm
尾顶纵向行程 底座1500mm+顶杆500mm
尾座横向偏移 1000mm
尾顶力 max  100kn (可调)

卸料方式-------
1.主轴顶料     行程100mm
2. 滑台退料 行程2000mm

主轴--------
主轴功率 132KW
主轴变速 机械+变频
主轴转速:       0——200rpm

硬件配置
控制方式: 西门子828D数控系统
进给动力: 西门子伺服电机1FK7系列
驱动控制: 西门子S120
主轴动力: 132kw伺服电机
主轴控制:     伺服驱动器
液压站功率 37KW

设备占地:
长14米*宽4.8米*高4米
设备总功率 170kw
设备重量   约56吨
