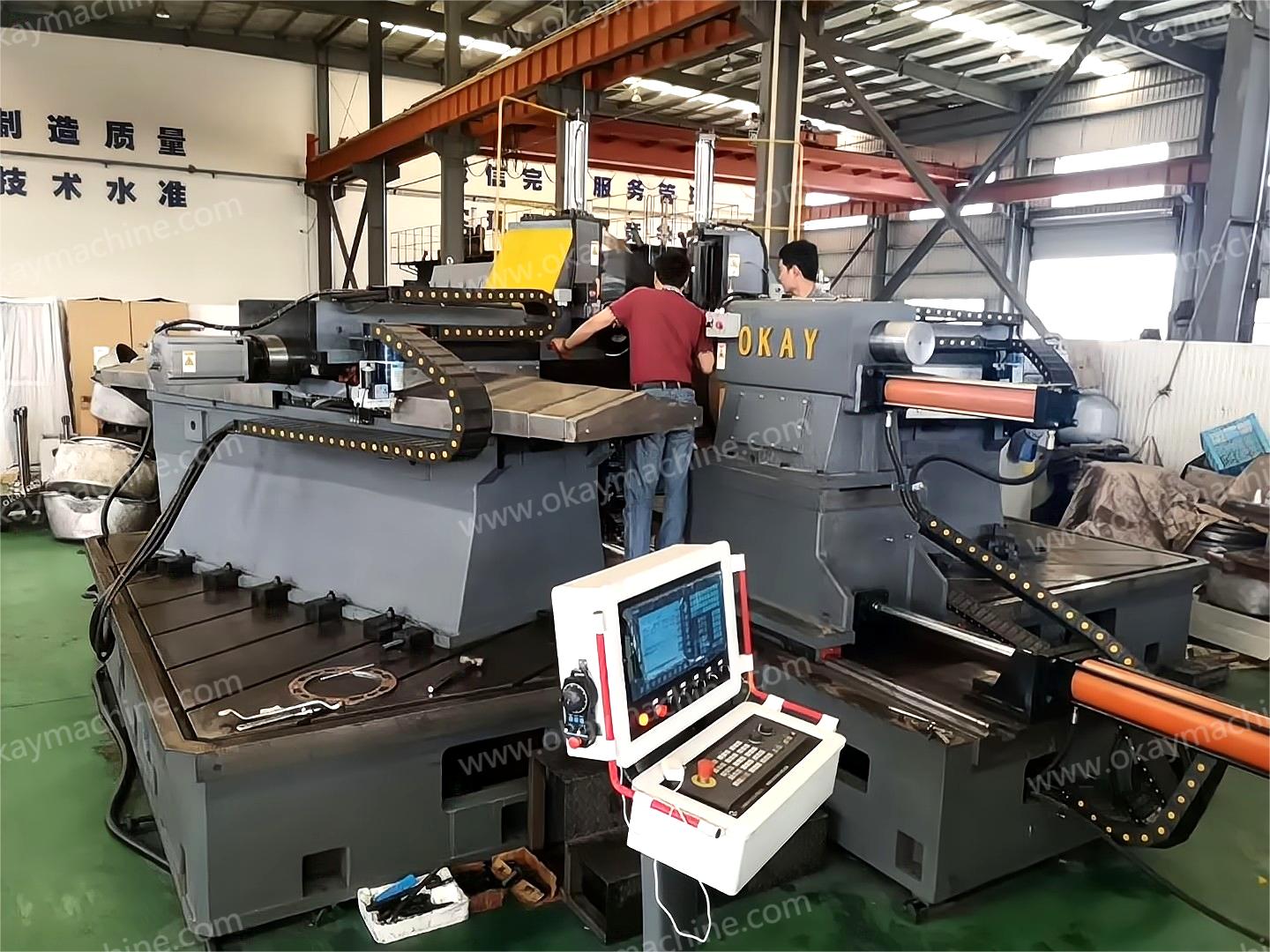

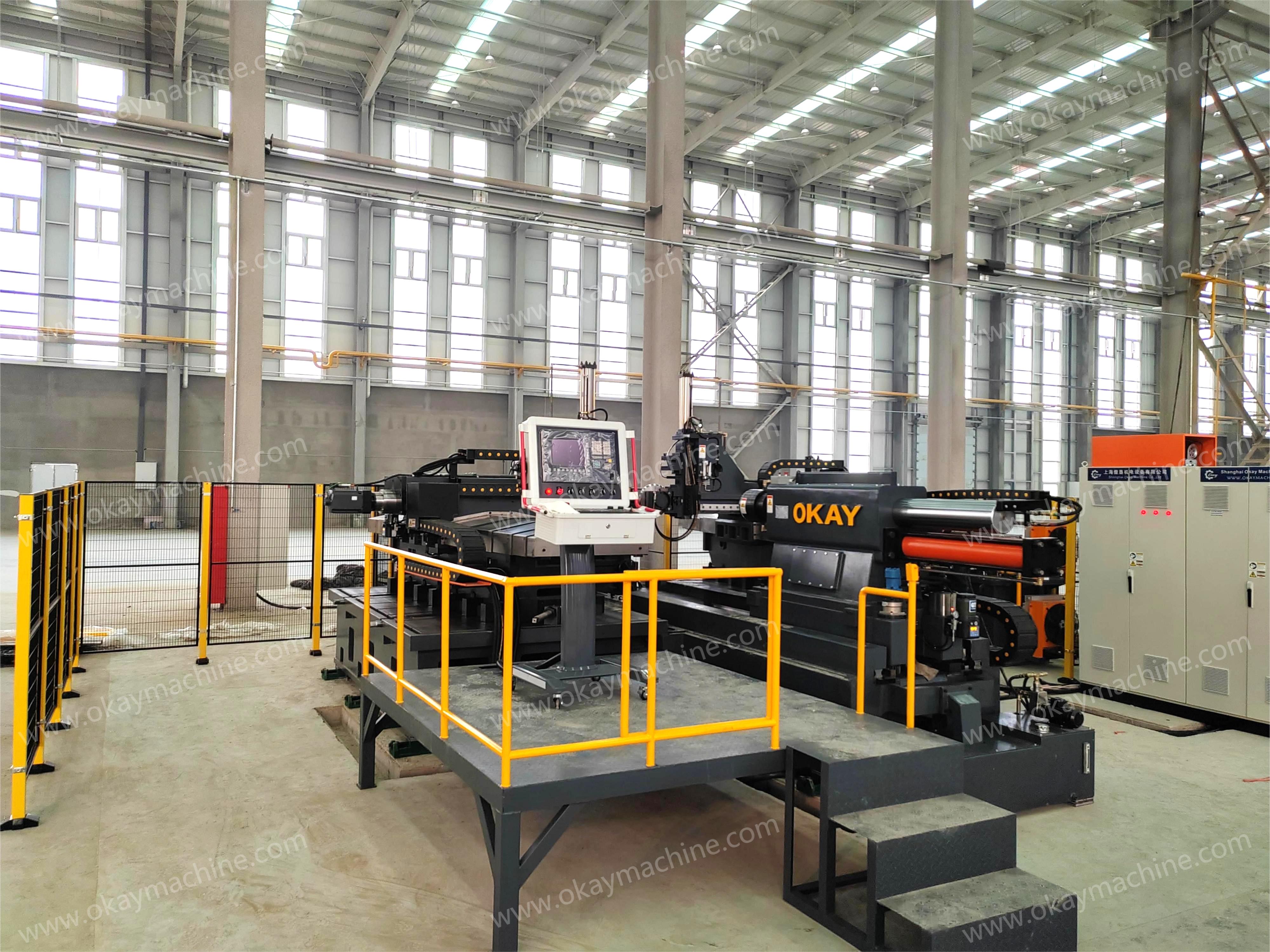

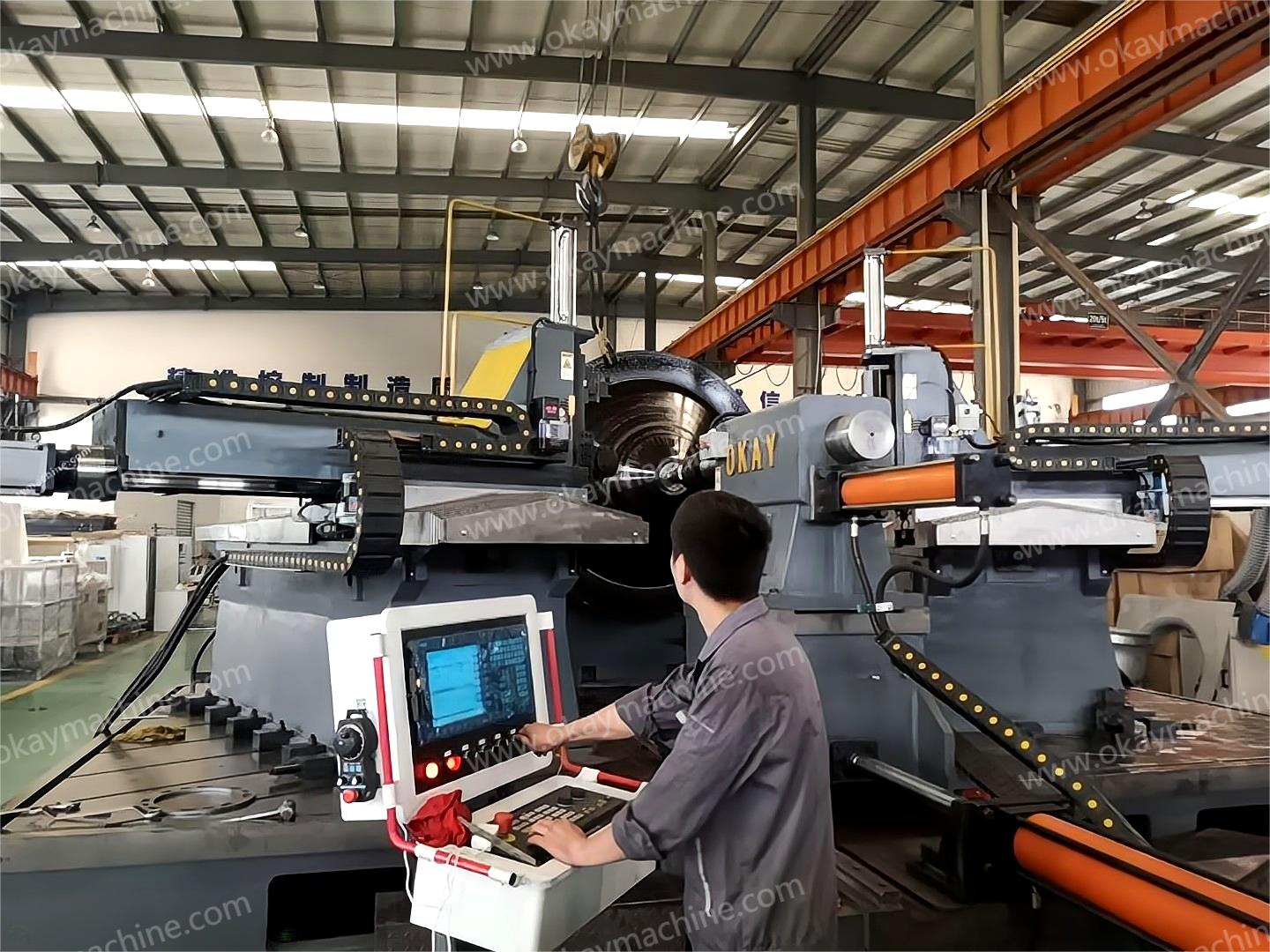

OkayD2500数控双轮重型旋压机
简要描述:本设备主要用于旋转件的冷旋压成型,可对普碳钢、铝合金、不锈钢等材料进行旋压生产,广泛应用于五金、汽车、风机、军工建筑机械等生产领域。可一次完成旋压、缩口、扩口、修边、卷边、车削等工艺。
服务承诺:品质保证 按时发货
购买热线:021-56781370
产品介绍

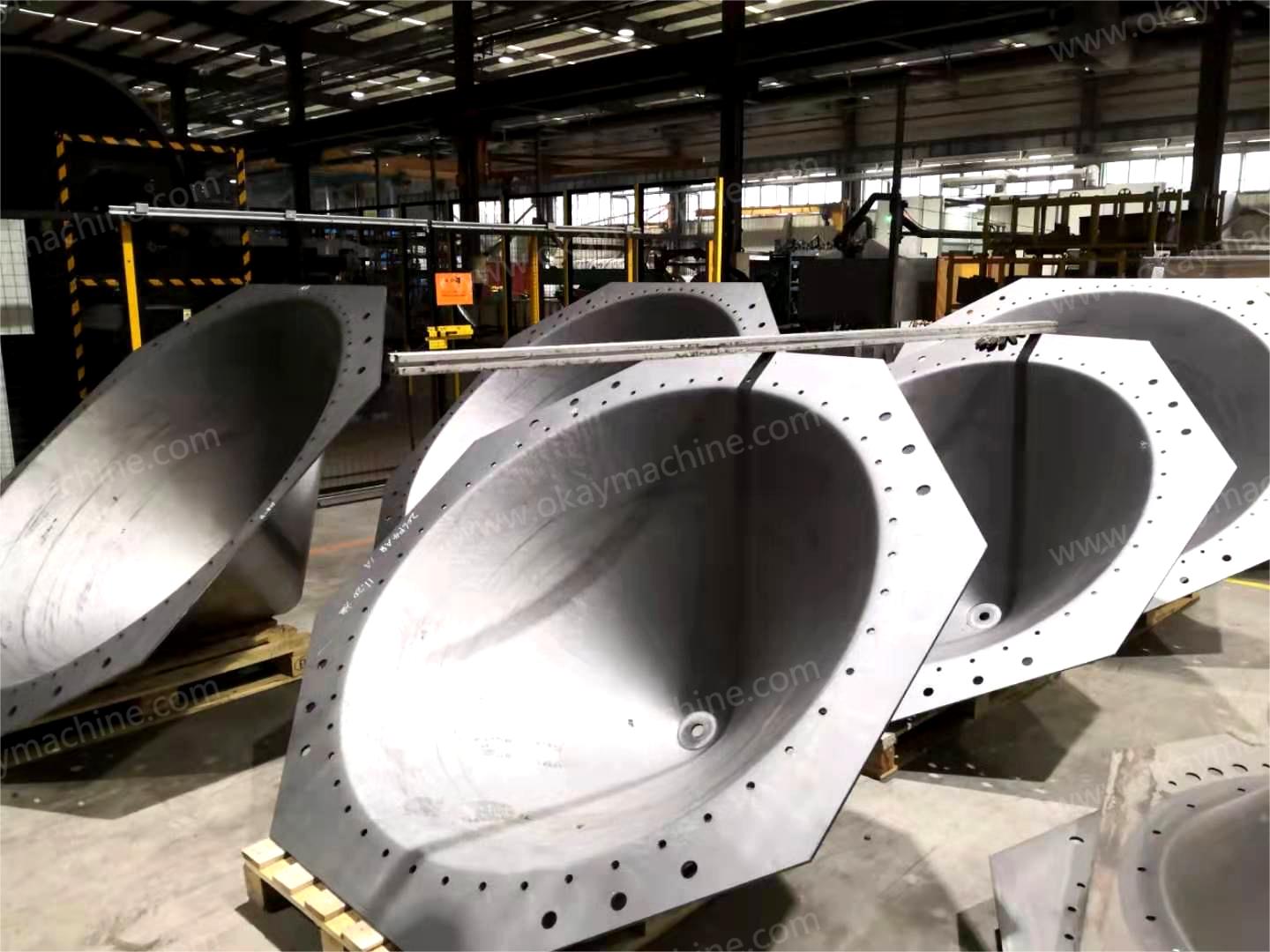

本设备主要用于旋转件的冷旋压成型,可对普碳钢、铝合金、不锈钢等材料进行旋压生产,广泛应用于五金、汽车、风机、军工建筑机械等生产领域。可一次完成旋压、缩口、扩口、修边、卷边、车削等工艺。
This machine is mainly used for cold spinning forming for carbon steel, aluminum, stainless steel and other materials. It is widely used in the fields like hardware, automobiles, fans, military & construction machinery, etc. The machine could fulfill the spinning, shrinking, expanding, trimming, curling, turning in one process.

加工方式: 卧式数控旋压
Processing Style: Horizontal CNC Spinning
原料直径: maxФ2700
Diameter for Raw Materials: maxФ2700
旋压深度:        1500mm
Depth for Spinning:        1500mm
材质: 铝、铜、碳钢等材料
Raw Materials: Aluminum, Copper, Carbon Steel, etc.
厚度范围:      max 14mm (普碳钢)
Max10mm(不锈钢)
Thickness for Raw Materials :
Max 14mm (Carbon steel)
Max 10mm (SST304)

技术指标Technical Specification:
X轴向位移X Axial Displacement: 700mm
Z轴向位移Z Axial Displacement: 1650mm
X、Z移动速度X、Z Speeds: max    6m/min
X轴额定推力X Rated thrust:        180KN
Z轴额定推力Z Rated thrust:        160KN
双芯距Distrance between centers 2000mm
轴向定位精度Axial Positioning Accuracy: 0.05mm
重复精度Repeat Positioning Accuracy: 0.05mm
主轴转速Spindle Speed:       50—500rpm

硬件配置Machine Configuration:
控制方式: 西门子828D CNC数控系统
Control Style: SIEMENS 828D CNC System
进给动力: 西门子伺服电机
Feed Power: SIEMENS Servo Motor
驱动控制: 西门子S120
Driven Control: SIEMENS S120
主轴动力: 110KW伺服电机(上海美斯科)
Power for Spindle: 110KW servo Motor
尾座: 液压缸伸缩
Tailstock: Hydraulic Cylinder
尾座行程: 1800mm
Tailstock Displacement: 1800mm
滑台: HIWIN重载直线滑轨;滚珠丝杆
Slider: HIWIN Heavy Load Liner Slide;Ball Screw
刀架 2工位*2
Toll Turret: 2tools *2
磨削头功率: 0.55KW
grinding head power: 0.55KW
液压站     10MPa,40L/min
Hydraulic Station: 10MPa,40L/min
设备总功率 160KW
Total Power: 160KW
电源电压 380V±5%    50HZ(可根据客户要求)
Power Supply Voltage: 380V±5%  50HZ(According to the needs)
温度:-5~40℃
Environment Temp: -5~40℃
设备占地 长8000mm*宽8200*高3000mm
Machine Area: L: 8000mm;W: 8200;H: 3000mm
设备重量 约 58000KG
Weight: About 58000KG
