okayNX1500方板内旋旋压机

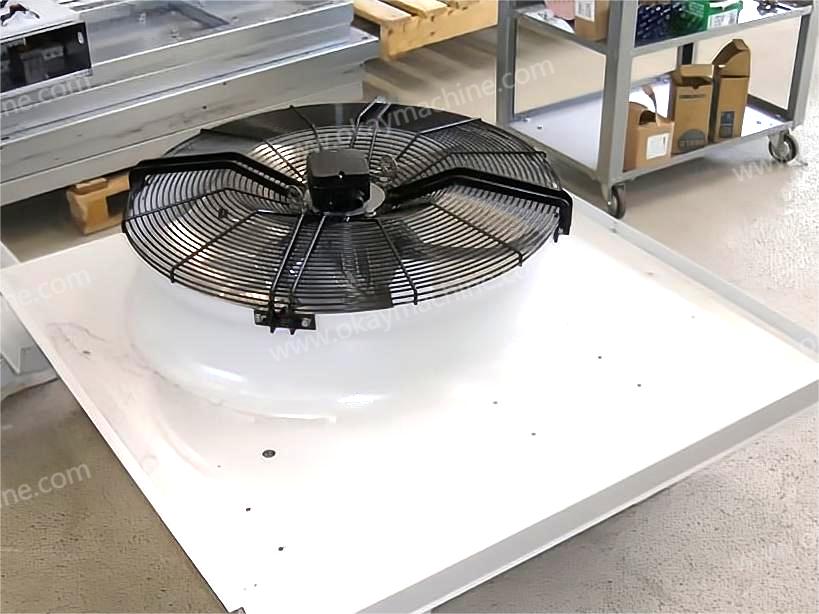

简要描述:​我公司最新开发的NX1500数控内旋旋压机,主要用于空调通风机进风口加强板的内孔旋压成型。主要特点是板材固定不动,旋压轮在板材内部进行旋压,可在一张板上旋压出若干孔。设备
服务承诺:品质保证 按时发货
购买热线:021-56781370
产品介绍

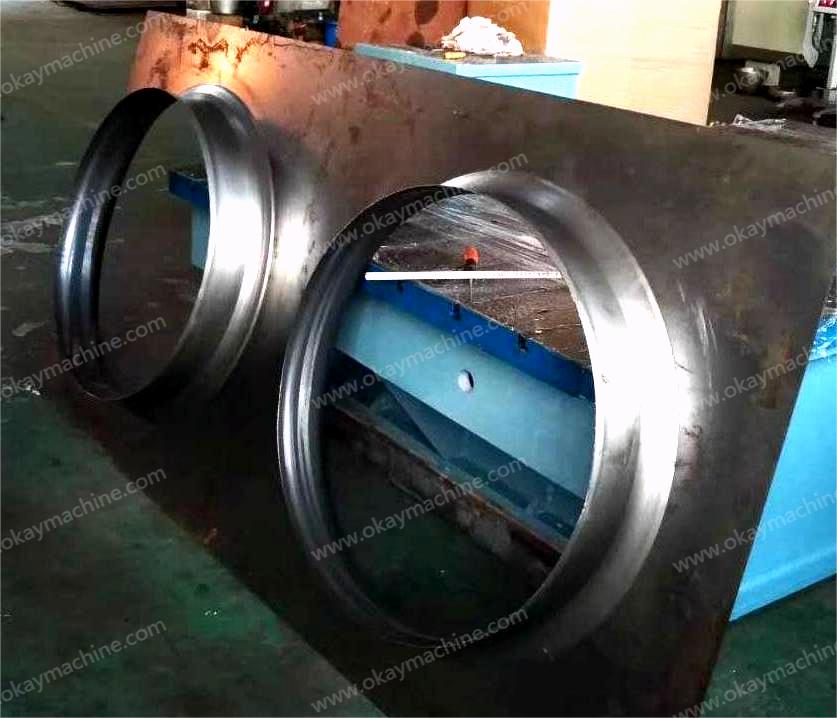

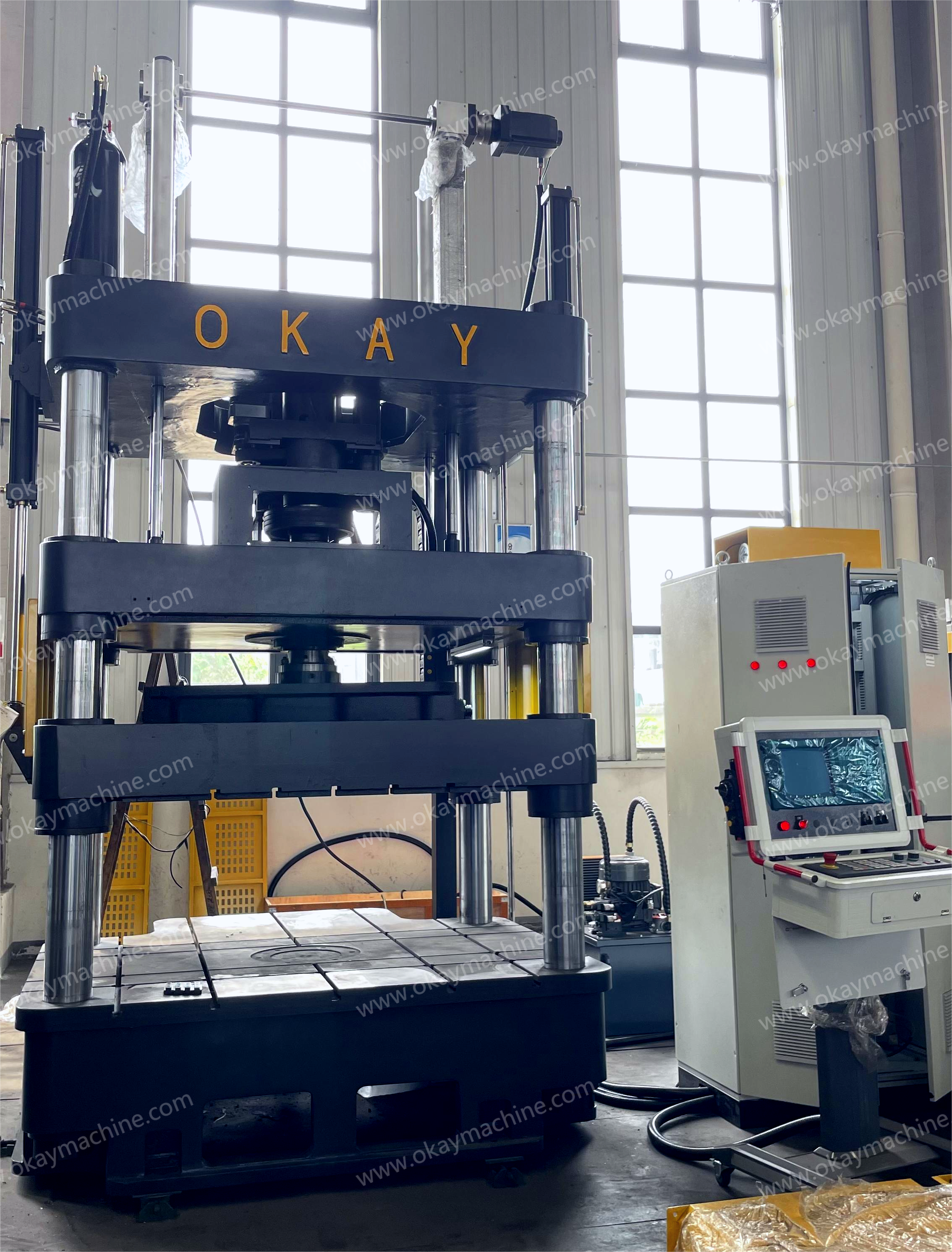

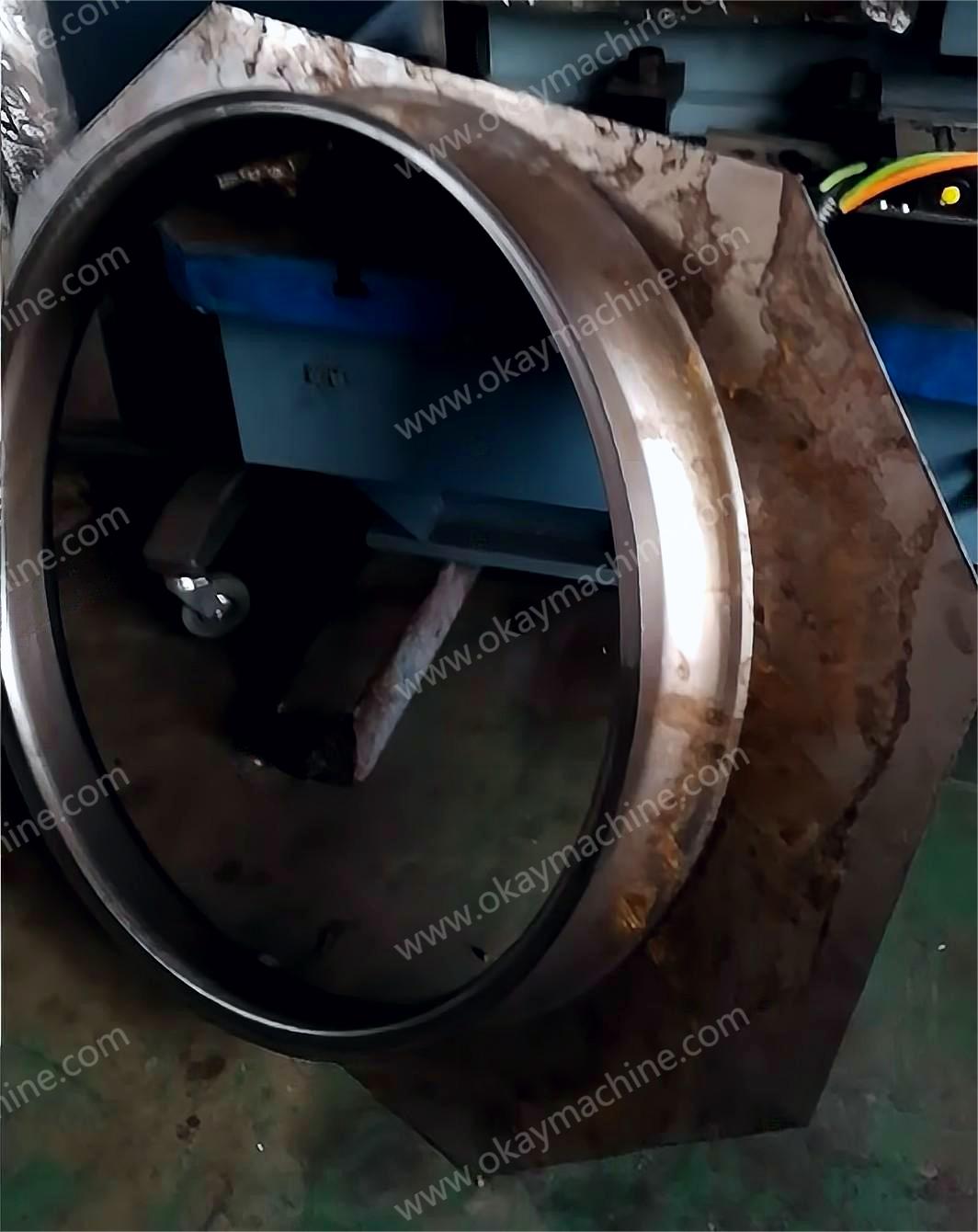

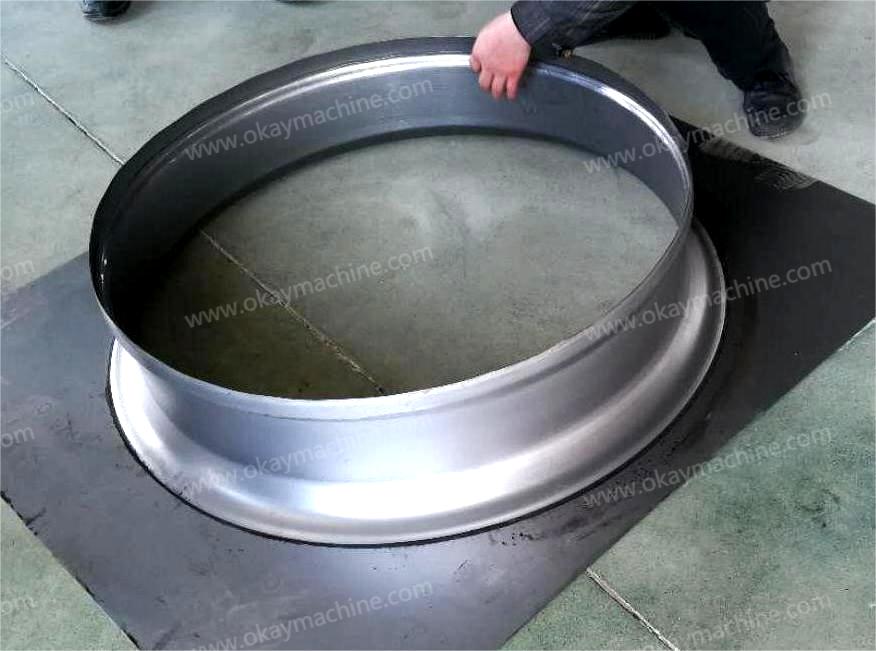

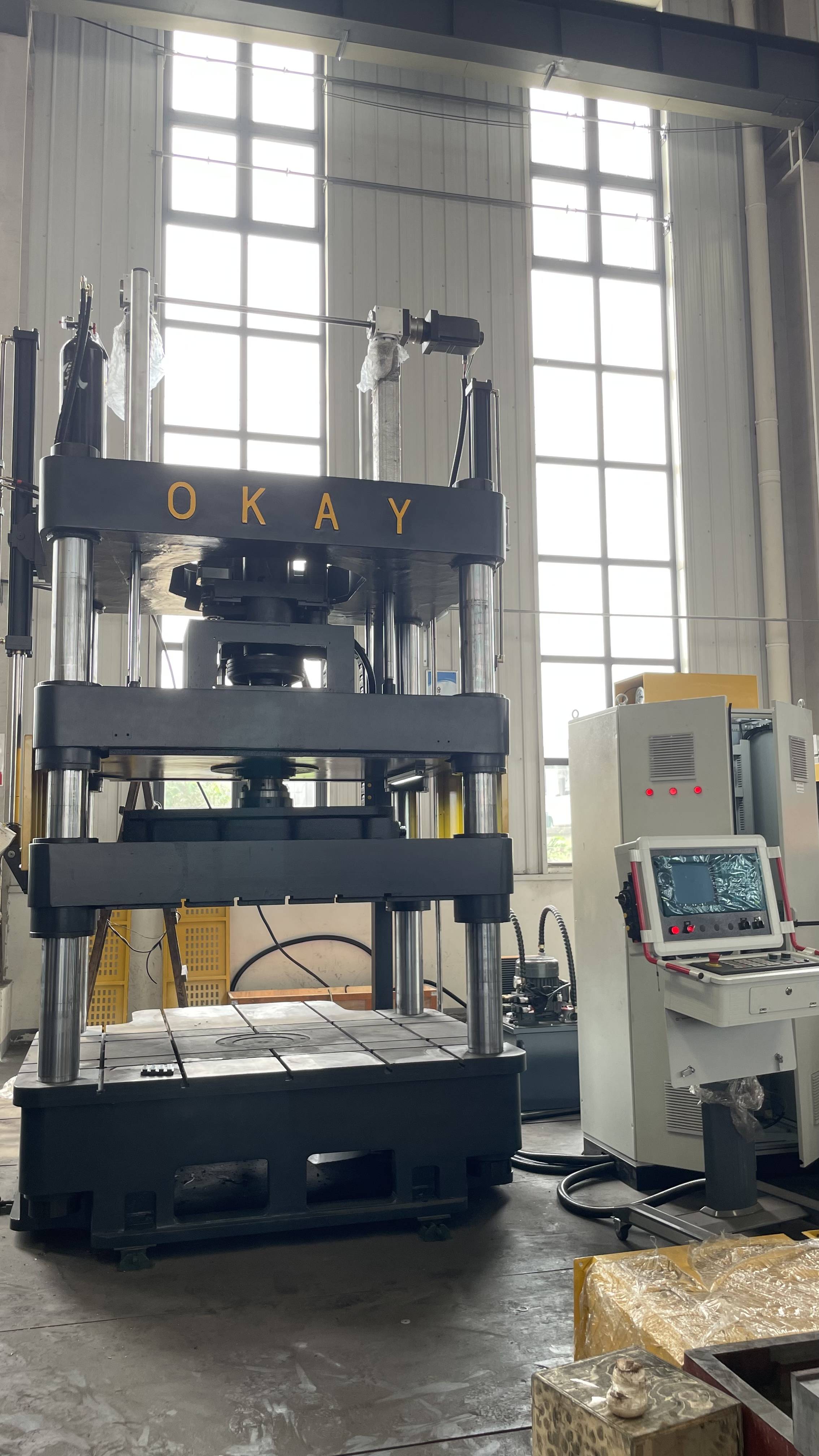

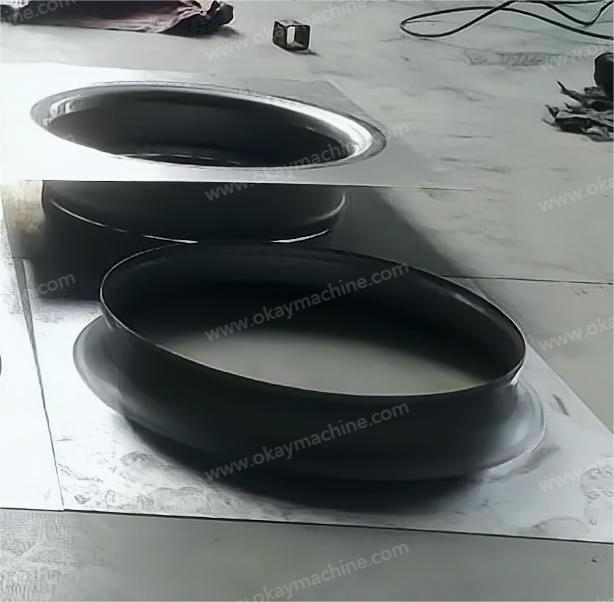

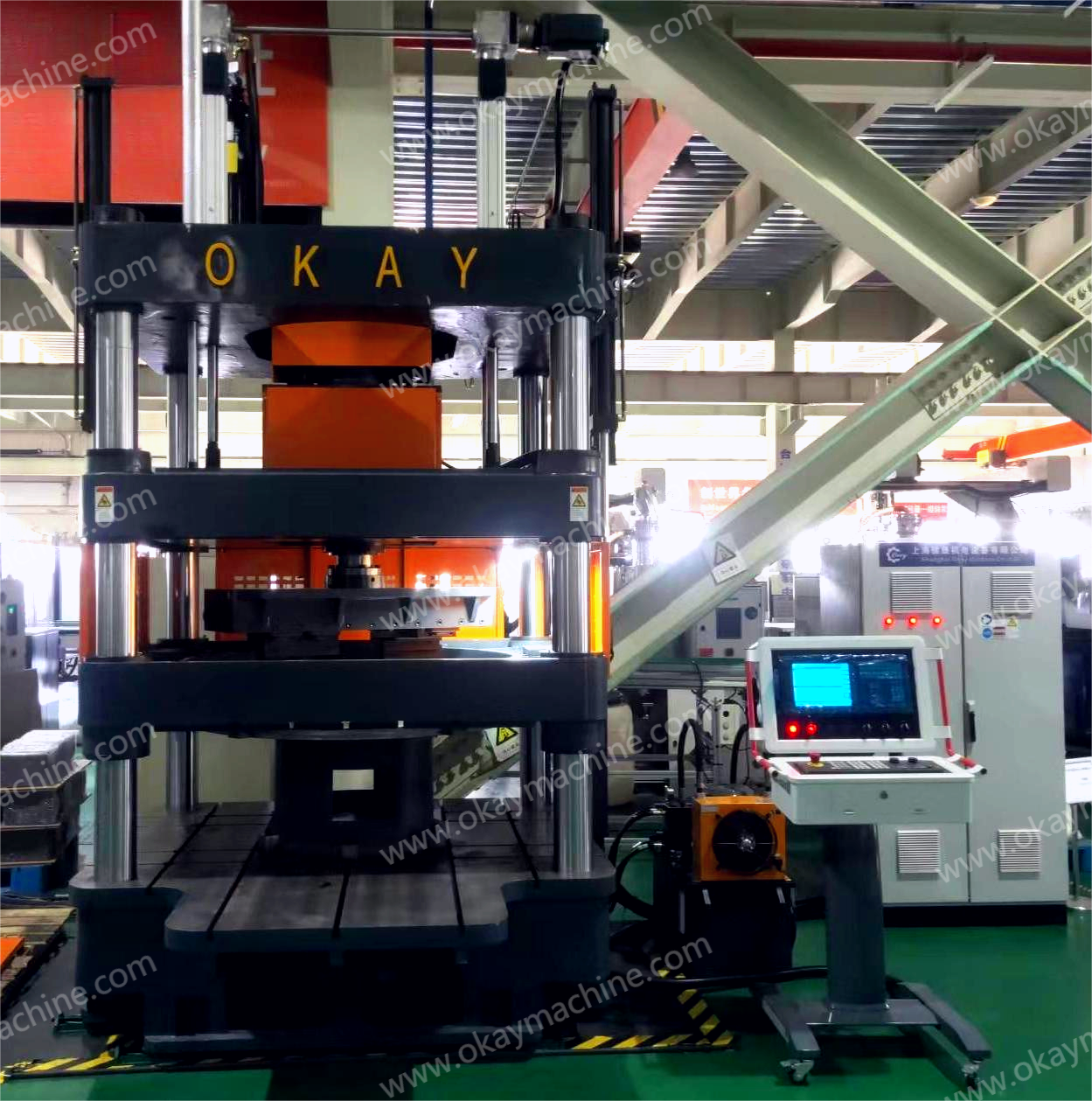

我公司最新开发的NX1500数控内旋旋压机,主要用于空调通风机进风口加强板的内孔旋压成型。主要特点是板材固定不动,旋压轮在板材内部进行旋压,可在一张板上旋压出若干孔。设备数控控制,可旋压直边、弧边等复杂曲线。
设备性能参数:

加工方式: 立式数控旋压
原料宽度: max1500
最大内孔:      Ф1200
最小内孔: Ф280
材质: 铝、铜、碳钢,不锈钢等材料
厚度范围:      板材max 3mm       (普碳钢)
max 5mm(抗拉强度约是230Mpa铝材)
技术指标
水平轴向位移量 280mm
垂直轴向位移    600mm
移动速度max    2m/min
轴额定推力       20KN
轴向定位精度 0.1mm
重复精度 0.05mm
主轴转速:       50—400rpm

硬件配置
控制方式: 西门子808D   CNC数控系统
进给动力: 西门子伺服电机
驱动控制: 西门子V70
主轴动力: 22KW电机
主轴控制: 22kw西门子G120系列变频器
尾座: 液压缸伸缩
滑台: HIWIN重载直线滑轨
滚珠丝杆
液压站     40MPa,25L/min

设备总功率 40KW
电源电压 380V±5%    50HZ
温度:-5~40℃

设备占地 长3500mm*宽2500*高3300mm
设备重量 约 14000KG
