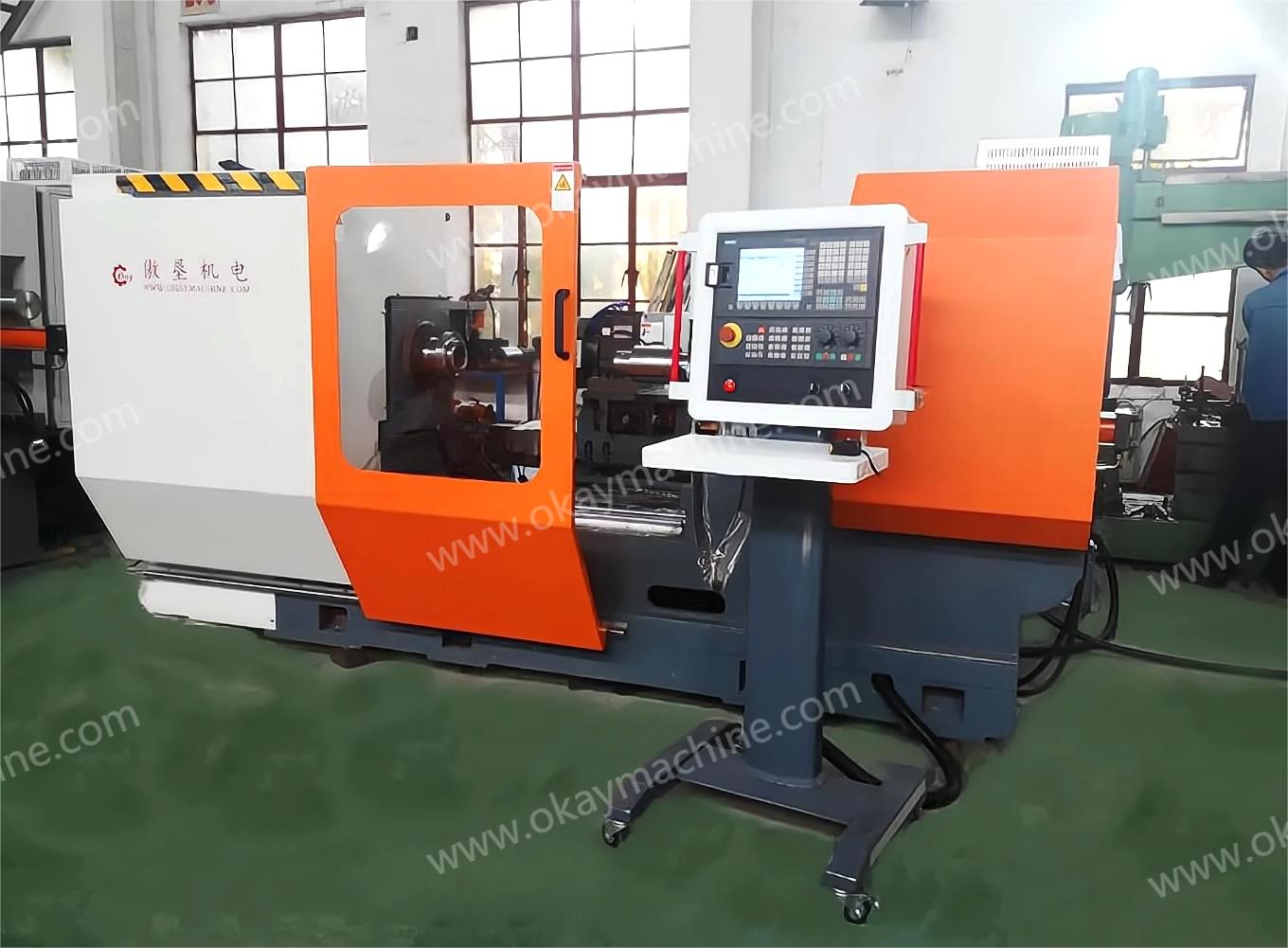

Okay1000数控旋压机
简要描述:Okay1000数控旋压机是我们公司开发的一款通用型数控旋压机,可旋压直径在1000mm以下直径产品,设备配套工艺完善。
服务承诺:品质保证 按时发货
购买热线:021-56781370
产品介绍

Okay1000数控旋压机是我们公司开发的一款通用型数控旋压机,可旋压直径在1000mm以下直径产品,设备配套工艺完善。自2014年8月起,为公司对该款设备进行了全新的机械、电气升级,目前采用西门子中高端系统828D,具有远程网络诊断、维护功能,大大方便了国外客户的机床使用。可配合我司SpionningCadV2.1版本旋压软件使用。

加工方式: 卧式数控旋压
    Processing Style: Horizontal CNC Spinning
原料直径:                                                maxФ1050
   Diameter for Raw Materials:                maxФ1050
旋压深度:                                               600mm
           Depth for Spinning:                     600mm
材质:                                                      铝、铜、碳钢、不锈钢等材料
 Raw Materials:                                     Aluminum, Copper, Carbon Steel, stainless steel etc.
厚度范围:                                               max3.5mm (抗拉强度约是380MPa普碳钢)
Thickness for Raw Materials :
                                                                 Max 3.5mm (tensile strength about 380Mpa, Carbon steel)

技术指标Technical Specification:
X轴向位移X Axial Displacement:                         450mm
Z轴向位移Z Axial Displacement:                         830mm
X、Z移动速度X、Z Speeds: max                        6m/min
X、Z轴额定推力X、Z Rated thrust:                   40KN轴向定位精度Axial Positioning Accuracy:            0.02mm
重复精度Repeat Positioning Accuracy:               0.02mm
主轴转速Spindle Speed:                                    70—1500rpm

硬件配置Machine Configuration:

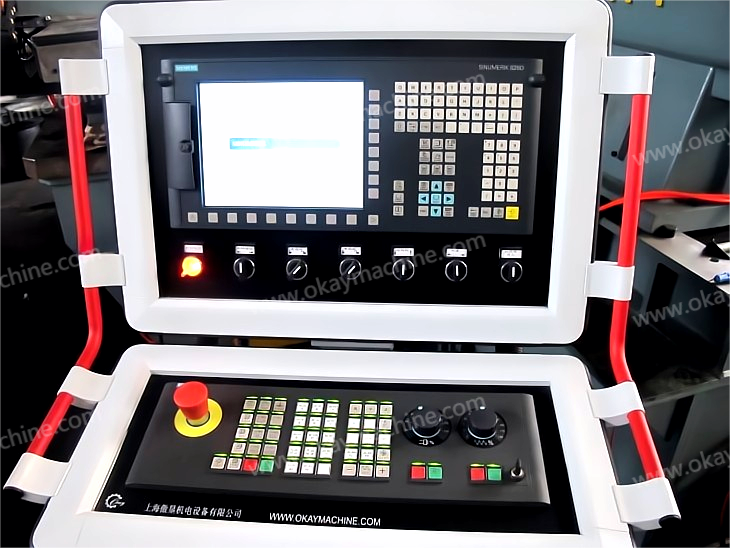

控制方式:                                                           西门子828D数控系统
Control Style:                                                     SIEMENS  828D CNC System
进给动力:                                                           西门子伺服电机1FK7系列
Feed Power:                                                      SIEMENS Servo Motor 1FK7
驱动控制:                                                           西门子G120
Driven Control:                                                SIEMENS  G120
主轴动力:                                                          18.5--22KW交流电机78
Power for Spindle:                                            18.5--22KW 3Phase AC Motor
主轴控制:                                                          30kw西门子440系列变频器
Spindle Control:                                                30kw SIEMENS 440 Series Frequency Converter
尾座:                                                                  液压缸伸缩
Tailstock:                                                           Hydraulic Cylinder

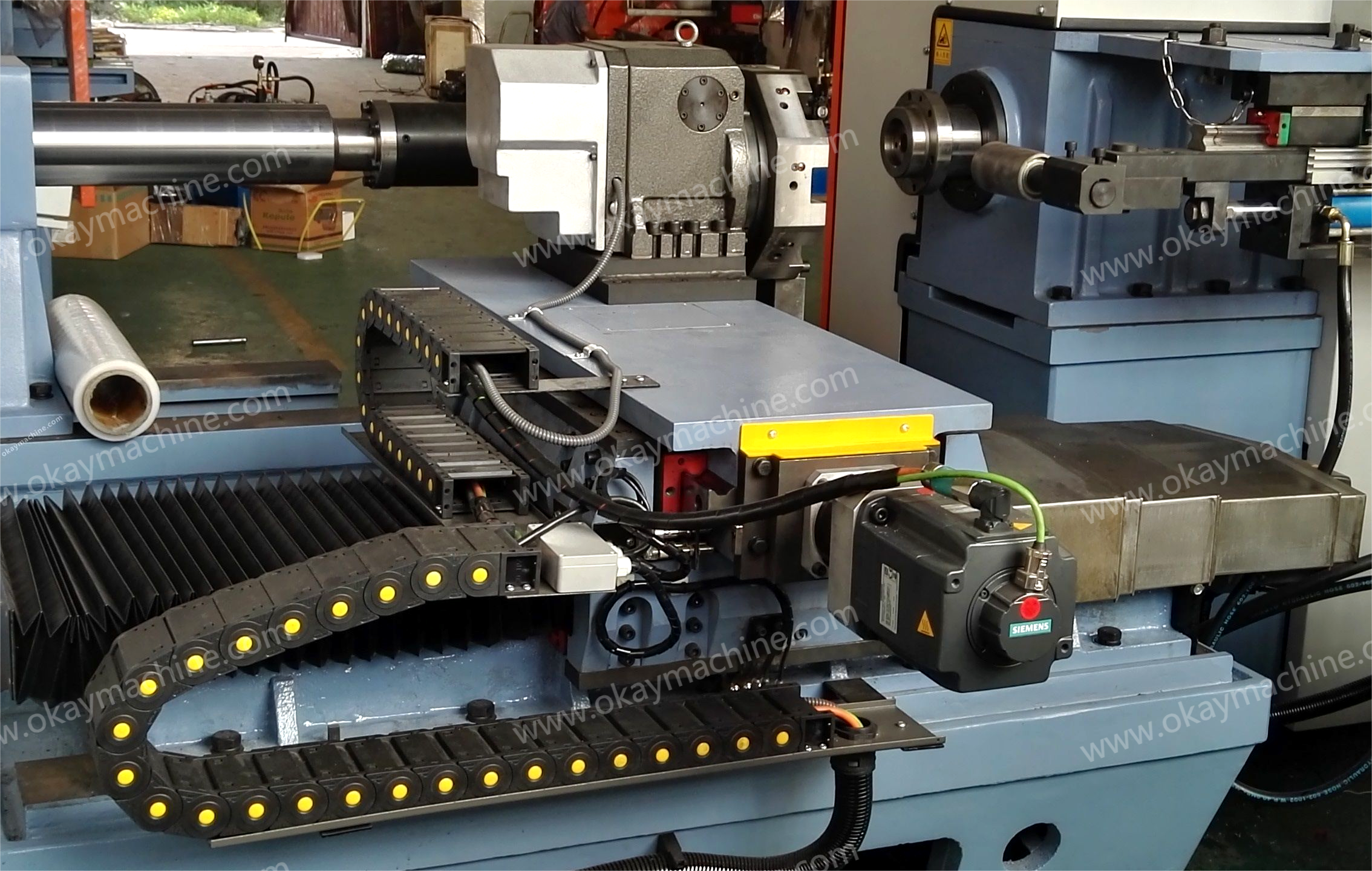

滑台:                                                                  重载直线滑轨;滚珠丝杆
Slider:                                                                Heavy Load Liner Slide;Ball Screw
刀架:                                                                    8工位电动数控刀架
Toll Turret:                                                            Electromotive 8 tools
液压站功率:                                                         5.5kw、10MPa,25L/min
Hydraulic Station:                                                5.5kw,  10MPa,25L/min
设备总功率                                                          55KW
Total Power:                                                        55KW
电源电压                                                             380V---480V±5%    50HZ
Power Supply Voltage:                                       380V---480V±5%    50HZ
温度:                                                                  -5~40℃
Environment Temp:                                           -5~40℃
相对湿度:                                                            5%-95%
Relative  Humidity:                                               5%-95%

设备占地                                                             长5500mm*宽2900*高2000mm
Machine Area: L:                                               L 5500mm;W: 2700;H: 2000mm
设备重量 约                                                        8500KG
Weight: About                                                    8500KG

选件:Option:

录返旋压编程系统
Playback Spinning Programming System
通过模拟人工旋压轨迹,快捷方便完成旋压程序生成。
By through simulating the spinning tracks, creates the spinning program quickly and conveniently
